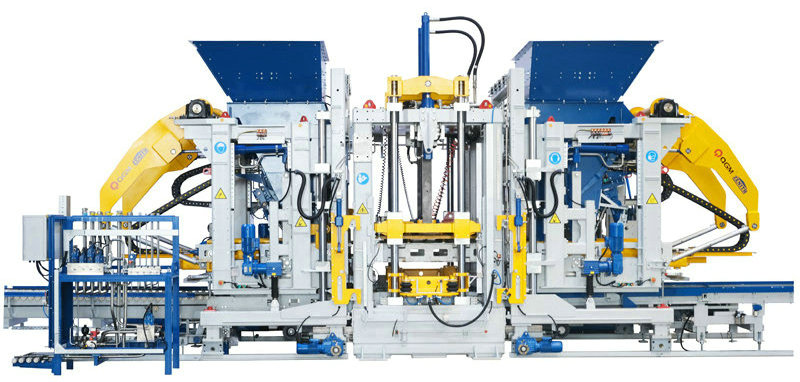

Zn2000c Concrete Block Machine

Ang Zn2000c ay isang modelo na binuo sa sarili. Ito ay nailalarawan sa pamamagitan ng mataas na antas ng katalinuhan at automation, at ginagamit ang buong teknolohiya ng pagputol ng high-tech tulad ng digitalization at system system, na malawakang ginagamit sa pagtatayo ng mga bagong bayan at mga lungsod ng espongha.

Mga Tampok:

Dual Vibration Table, Walong Servo Motors (Opsyonal) Nangungunang Kagamitan

Modular Assembly para sa mas madaling pagpapanatili ng higit na sari -saring uri ng mga ladrilyo na ginawa

Mas mataas na kapasidad, mas mataas na produktibo

Laki ng Pallet 1400x1400/1300mm

Bumubuo ng lugar 1320x1350/1250mm

Taas ng Produkto 40-500mm

Bilang ng mga bloke Hollow Bricks: 18 Blocks/Mold (390x190x190mm)

Standard Bricks: 105 Blocks/Mold (240x115x53mm)

Mga bricks sa kalsada: 66 bloke/amag (200x100x60mm)

Laki ng kagamitan na tinatayang. 10,000

Tinatayang 4,700

Tinatayang 3,400

Vibration System maximum na lakas ng paggulo ng talahanayan ng panginginig ng boses: 200/kn

Pinakamataas na puwersa ng paggulo ng pindutin ang ulo: 40/kn

Mga Elektronikong Parameter Kabuuang lakas (sanggunian): 231/kW

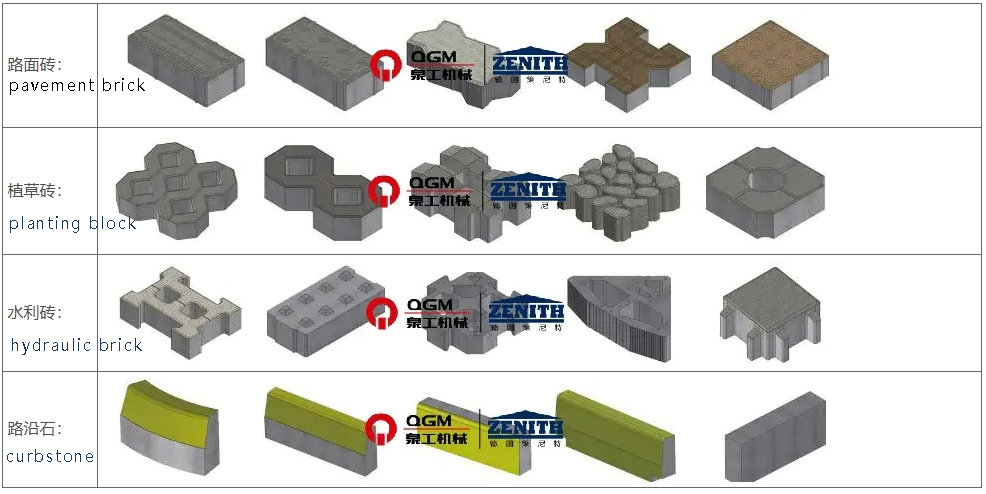

Ang diagram ng eskematiko ng mga sample ng ladrilyo na ginawa ng kagamitan

Mga bentahe sa teknikal

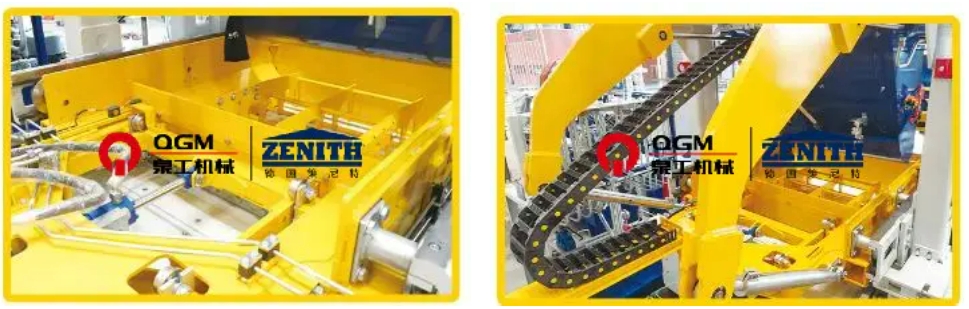

1. Mataas na kalidad na disenyo ng frame ng bersyon ng Aleman

Ang frame ng mainframe ay nagpatibay ng mataas na lakas na welded na istraktura ng frame na idinisenyo ng patentadong teknolohiya ng Zenit, na kung saan ay hinango ng pasadyang espesyal na seksyon na bakal, na may makatuwirang disenyo, kahit na at magagandang hinang, at ang buong frame ay sumasailalim sa pag-iipon ng paggamot sa panginginig ng boses upang matiyak ang mataas na kalidad at mataas na katatagan ng frame. Ang advanced na proseso ng disenyo ng istruktura ay ginagawang mapapalawak ang mainframe, at ang pag -andar ng pagbubukas ng amag at pagsasara, pag -andar ng core (board), pag -andar ng polystyrene board implantation, atbp ay maaaring maidagdag pagkatapos.

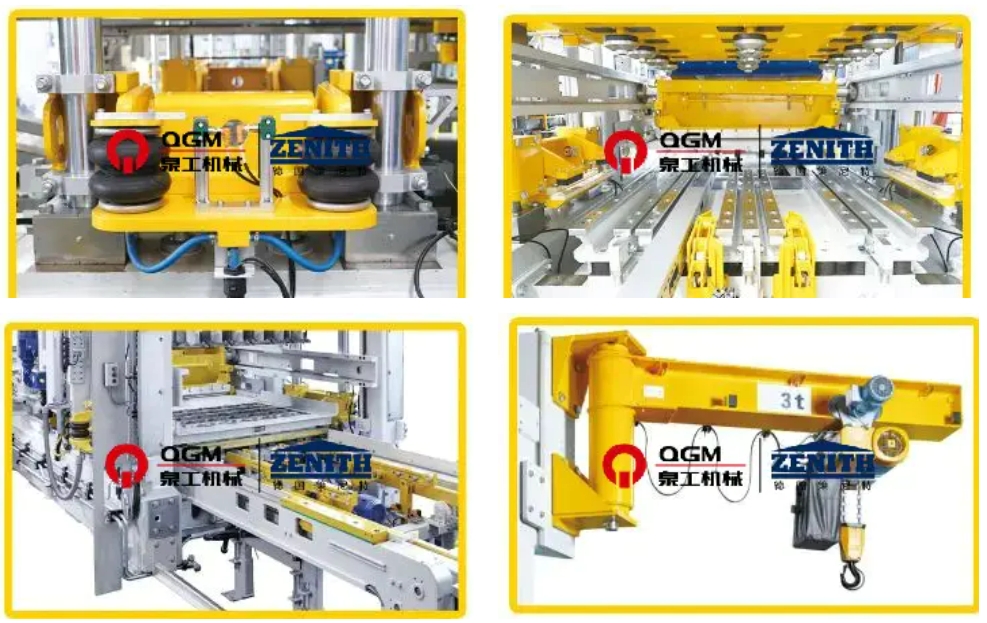

2.Automatic Quick Mold Change System

Kapag ang amag ay inilipat sa posisyon ng host, napagtanto ng sistema ng pag -aangat ang awtomatikong pagbabago ng amag sa mabilis na aparato ng pagbabago ng amag. Ang itaas at mas mababang mga hulma ay awtomatikong naka -clamp na pneumatically, na ligtas, mahusay, simple upang mapatakbo at maginhawa upang mapanatili. Pangunahing kasama nito:

Pneumatic Mold Clamping Device: Pangunahing binubuo ito ng amag bracket at pneumatic clamping rod sa magkabilang panig, na tumutulong sa pag-clamping at pag-aayos ng mga hulma at damping kapag ang host machine ay nagdadala ng pre-vibration at pangunahing panginginig ng boses, upang makamit ang pinakamahusay na epekto ng panginginig ng boses at pahabain ang buhay ng serbisyo ng mga hulma.

Pneumatic Indenter Locking Device: Ang indenter ay naayos ng aparato ng clamping na may airbag, na madali at mabilis na mapalitan ang indenter, paikliin ang oras ng kapalit at pag -install ng amag, at tiyakin ang tumpak na pag -dock ng mas mababang frame ng amag at itaas na indenter.

Electric Mold Insertion Device: Ang aparato ng pag -mount ng amag ay ginagamit upang mai -install ang mga hulma sa pangunahing makina at pakainin at alisin ang mga hulma mula sa makina sa pamamagitan ng electric mold bracket, na maaaring mailapat sa karamihan ng mga hulma sa merkado, at ang mga espesyal na bracket ng amag ay maaaring magamit para sa mga espesyal na hulma.

Mold pagbabago ng aparato: Naka -install sa frame ng pangunahing makina, ginagamit ito para sa pag -angat at pag -load ng mga hulma kapag binabago ang mga hulma, nilagyan ng electric chain hoist at de -koryenteng aparato sa paglalakad.

3. Mga sistema ng katha

4. "Ultra-Dynamic" Servo Vibration System:

Ang "Ultra-Dynamic" servo vibration na teknolohiya ay isang uri ng mataas na kahusayan, sistema ng pag-vibrate ng sarili na espesyal na idinisenyo para sa mga makina ng ladrilyo; Ang motor ng servo ay maaaring gumawa ng pinakamabilis na tugon sa pinakamaikling oras ng reaksyon, napagtanto ang pinakamataas na pagganap ng panginginig ng boses, binabawasan ang dami ng semento na ginamit at paikliin ang siklo ng paggawa, na gumagawa ng mga produktong may mataas na compact na kongkreto; Ang sistema ng panginginig ng boses ay maaaring umangkop sa mga pangangailangan ng iba't ibang mga kongkretong produkto. Ang motor ng servo ay maaaring gumawa ng pinakamabilis na tugon sa pinakamaikling oras ng reaksyon upang mapagtanto ang pinakamataas na pagganap ng panginginig ng boses, na maaaring mabawasan ang dami ng semento, paikliin ang siklo ng paggawa, at makagawa ng lubos na compact kongkreto na mga produkto; Ang sistema ng panginginig ng boses ay maaaring madaling maiakma sa mga pangangailangan ng produksyon ng iba't ibang mga kongkretong produkto.

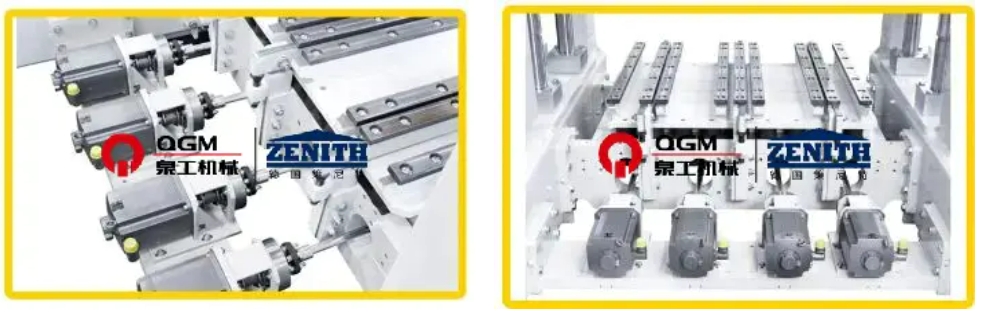

8 Mga yunit ng panginginig ng boses na may mekanikal na balanse na itinakda nang paisa -isa sa pamamagitan ng 8 servo drive;

8 Servo Motors, na indibidwal na naka -mount sa panlabas na mga beam na paghihiwalay ng panginginig ng boses ng motor;

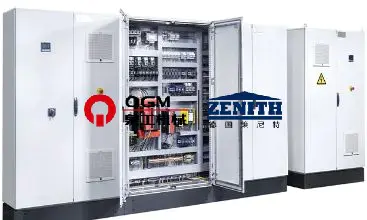

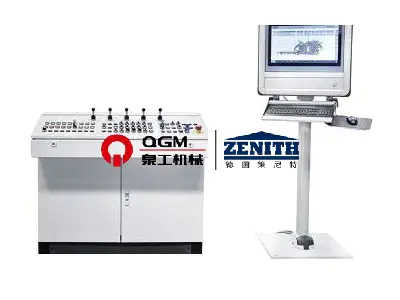

5. Tumpak na sistema ng control ng servo

Sa pamamagitan ng feedback ng signal, kontrolin ang phase at bilis ng panginginig ng boses, naka-synchronize na kontrol sa paggalaw, high-speed standby, ay maaaring makumpleto sa isang maikling panahon ng panginginig ng boses at pag-aalis ng panginginig ng boses, upang makatulong na paikliin ang pag-ikot ng paghubog, at mas mahusay na epekto ng pagpepreno. Sa pamamagitan ng posisyon at bilis ng dobleng sarado-loop, kontrolin ang puwersa ng paggulo ay kumikilos lamang sa patayong direksyon, i-maximize ang epektibong puwersa ng paggulo, at sa parehong oras iwasan ang pahalang na pinsala sa lakas ng paggulo sa makina, pahabain ang buhay ng serbisyo ng kagamitan, at makagawa ng iba't ibang mga setting para sa iba't ibang mga kinakailangan ng produkto, at makagawa ng mga de-kalidad na produkto.

Ang ulo ng pindutin, frame ng amag, pinagsama -samang kotse at kotse ng tela ay kinokontrol ng proporsyonal na direksyon ng balbula na may feedback ng spool, na may mabilis na oras ng pagtugon; Ang closed-loop control mode ng pag-aalis ng sensor/encoder-PLC-proporsyonal na direksyon na valve-cylinder ay pinagtibay, na ginagawang mas tumpak ang kontrol, at ang pagkilos ng silindro nang mas mabilis at mas matatag; Ang istasyon ng haydroliko ay nagpatibay ng variable na piston pump, na hindi output ang langis ng presyon at tinanggal ang bomba kapag naabot ng hydraulic system ang set pressure upang mabawasan ang pagkonsumo ng enerhiya; Ang istasyon ng haydroliko ay nagpatibay ng suplay ng langis ng katulong na nagtitipon, na binabawasan ang pagkonsumo ng enerhiya; at ang istasyon ng haydroliko ay nagpatibay ng supply ng pantulong na langis ng akumulatary, na binabawasan ang pagkonsumo ng enerhiya at binabawasan ang pagkonsumo ng enerhiya. Ang istasyon ng haydroliko ay nagpatibay ng supply ng langis ng Accumulatary ng Accumulatary, na maaaring magamit para sa maraming mga aksyon nang sabay, at ang presyon ng haydroliko na sistema ay matatag; Ang sistema ng haydroliko ay may mga sensor ng presyon, na maaaring ipakita sa panel ng operasyon para sa madaling pagtingin; Ang hydraulic system ay may mga sensor ng temperatura, mga cooler at heaters, na maaaring epektibong makontrol ang temperatura ng langis, upang ang langis ng haydroliko ay may mahusay na pagganap.

6. Mga Hydraulic Systems
